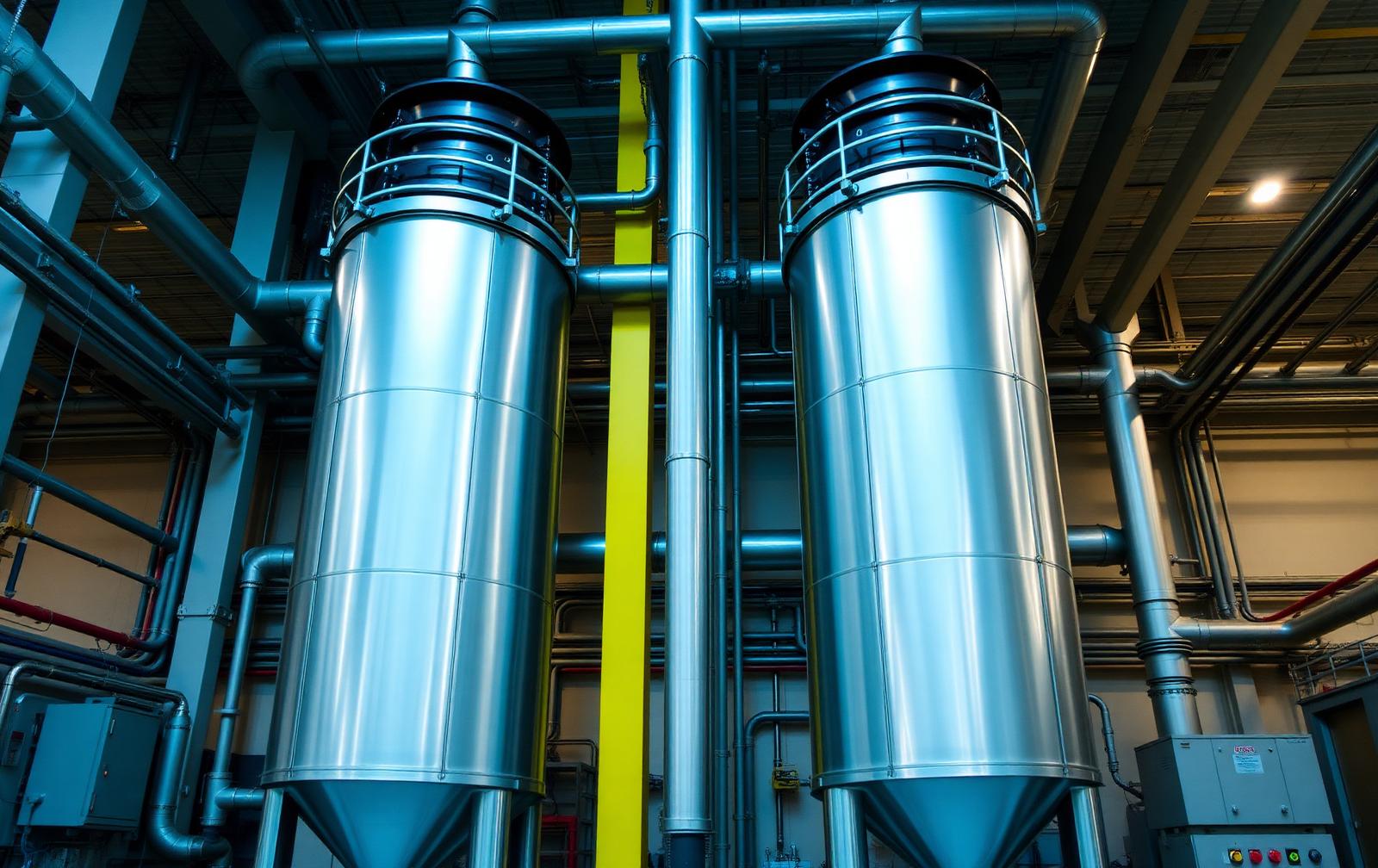

Torres gêmeas de secador por adsorção em sala técnica industrial

Tratamento · Secagem por adsorção

Ar ultrasseco quando +3 °C não é suficiente

Torres dessecantes Air Point, Totalpoint e D-Series com peneira molecular para ponto de orvalho de −40 °C ou −70 °C, conforme a classe ISO 8573-1 exigida pelo processo.

Dimensionar por WhatsAppVer linhas

−70°C

Ponto de orvalho mínimo

2.500pcm

Vazão máxima

4min

Ciclo típico de regeneração

99,9%

Retenção de umidade

Portfólio Metalplan

Quatro linhas para cada faixa de vazão e criticidade

Do compacto Air Point Mini para laboratórios até o D6 para semicondutores. Toda a linha entrega ponto de orvalho estável e certificado.

Totalpoint

Totalpoint

6 pcm · PO −40 °C

Air Point Mini

Air Point Mini

10 pcm · compacto

Air Point

Air Point

16 pcm

D4

D4

20 pcm · aquecimento externo

D6

D6

32 pcm · PO −70 °C

Catálogo Metalplan · vazões a 7 bar. Fonte oficial Connect Air.
ModeloLinhaVazão (pcm)Vazão (m³/h)Pressão máx.Ponto de orvalho
Totalpoint 6 PcmTotalpoint610,212,3 barSupressão até 20°C
Air Point Mini 10 PcmAir Point Mini101712,3 barSupressão até 20°C
Air Point 16 PcmAir Point1627,212,3 barSupressão até 20°C
D4 20 PcmD4203412,3 barSupressão até 20°C
D6 32 PcmD6325412,3 barSupressão até 20°C
Sistema de filtragem e válvulas de secador por adsorção

Como funciona

Duas colunas, uma seca, uma regenera. Sempre.

O ar úmido passa pela coluna ativa, onde a peneira molecular ou sílica gel adsorve as moléculas de água. Simultaneamente, a segunda coluna é regenerada por purga de ar seco ou aquecimento. A troca é automática a cada ciclo, garantindo saída contínua com ponto de orvalho estável.

  • Válvulas de comutação com alta ciclagem (>1 milhão de operações)
  • Peneira molecular 4A original Metalplan
  • Painel eletrônico com monitoramento de ciclo e ponto de orvalho
  • Filtragem pré e pós integrada nas linhas Totalpoint e D-Series
Linha farmacêutica alimentada por ar comprimido ultrasseco

Aplicações críticas

Onde a adsorção deixa de ser opcional

Farmacêutica com ar em contato com produto, ar respirável para EPIs autônomos, transporte pneumático de pós higroscópicos, laboratórios de calibração pneumática e redes externas em regiões frias. Nesses cenários, o ponto de orvalho baixo é requisito de projeto, não upgrade.

  • Farma: comprimidos, cápsulas, injetáveis (ISO 8573-1 Cl. 1)
  • Alimentícia crítica: leite em pó, café solúvel, chocolate
  • Eletrônica e semicondutores
  • Ar respirável em ambientes classificados
Ver casos de farma

Dimensionamento

Critérios que a engenharia Scuderia considera

Vazão real de operação

Não a nominal do compressor. Consideramos duty cycle, altitude e temperatura de entrada.

Ponto de orvalho alvo

Definido pela classe ISO 8573-1 do processo, não pelo desejo de over-engineering.

Consumo de purga

Calculamos a energia da purga vs. custo do modelo aquecido para escolher o payback certo.

Peneira molecular originalPainel eletrônico MetalplanContrato de reposição programadaVoltar ao hub de tratamento

Dúvidas técnicas

Adsorção sem mistério

Quando preciso de secador por adsorção em vez de refrigeração?

Quando o processo exige ponto de orvalho abaixo de +3 °C. Aplicações típicas: farmacêutica (Classe 1 ISO 8573-1), eletrônica, ar respirável, transporte pneumático em plantas com risco de congelamento e redes externas expostas a temperaturas negativas. Fora desses cenários, refrigeração é sempre mais econômica.

Qual a diferença entre −40 °C e −70 °C?

Ambos são especificações de ponto de orvalho sob pressão. −40 °C atende ISO 8573-1 Classe 2 e cobre a maioria dos processos críticos. −70 °C atinge Classe 1 e é exigido em ar respirável, semicondutores, farma injetável e laboratórios de metrologia. Consome mais purga e energia; especifique só se necessário.

Torre com aquecimento ou sem aquecimento? Como escolher?

Adsorção sem aquecimento (heatless) usa 12 a 18% do ar comprimido produzido como purga de regeneração. Com aquecimento externo, a purga cai para 4 a 8%, com resistências elétricas ou vapor. A partir de 200-300 pcm, o retorno do modelo aquecido paga o investimento em 18 a 24 meses.

Preciso de filtragem adicional junto com o secador de adsorção?

Sim. Antes: pré-filtro coalescente P e coalescente M para proteger a peneira molecular. Depois: filtro absoluto S para reter finos do dessecante que se soltam ao longo da vida útil. Sem esse conjunto, o processo recebe particulado e a peneira dura metade do tempo previsto.

Qual a vida útil da peneira molecular?

Entre 3 e 5 anos em regime normal, dependendo de contaminação por óleo, ciclos de operação e qualidade do pré-filtro. O sinal claro para troca é a queda do ponto de orvalho declarado. A Scuderia oferece contrato de reposição programada com peneira original Metalplan.

Projeto sob medida

Especifique o secador certo com a nossa engenharia

Enviamos proposta técnica com curva de ponto de orvalho, consumo estimado e payback comparativo em até 3 dias úteis.
