Secador por refrigeração Titan
Titan 020
Secador de ar comprimido com vazão de 20 pcm (34 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan
- Vazão
- 20 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Tratamento de Ar · Secadores
Secadores de Ar Comprimido Metalplan
Soluções para controle de umidade e qualidade do ar comprimido, com modelos dimensionados para diferentes demandas industriais.
Catálogo completo
Linha oficial Metalplan TITAN e MDR comercializado pela Scuderia
Secadores por refrigeração de 20 a 9.600 pcm, das linhas Titan, Titan Plus, Titan Plus Laser e MDR. Passe o mouse para ver as especificações.
Secador por refrigeração Titan Plus
Titan Plus 040
Secador de ar comprimido com vazão de 40 pcm (68 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan Plus
- Vazão
- 40 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Secador por refrigeração Titan Plus
Titan Plus 070
Secador de ar comprimido com vazão de 70 pcm (119 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan Plus
- Vazão
- 70 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
- Linha
- Titan Plus Laser
- Vazão
- 70 pcm
- Pressão máx.
- 16,0 bar
- Ponto de orvalho
- 3°C / 10°C
Secador por refrigeração Titan Plus Laser
Titan Plus Laser
Secador de ar comprimido com vazão de 70 pcm (119 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan Plus Laser
- Vazão
- 70 pcm
- Pressão máx.
- 16,0 bar
- Ponto de orvalho
- 3°C / 10°C
- Linha
- Titan Plus
- Vazão
- 110 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Secador por refrigeração Titan Plus
Titan Plus 110
Secador de ar comprimido com vazão de 110 pcm (187 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan Plus
- Vazão
- 110 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
- Linha
- Titan Plus
- Vazão
- 150 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Secador por refrigeração Titan Plus
Titan Plus 150
Secador de ar comprimido com vazão de 150 pcm (255 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan Plus
- Vazão
- 150 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
- Linha
- Titan Plus
- Vazão
- 200 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Secador por refrigeração Titan Plus
Titan Plus 200
Secador de ar comprimido com vazão de 200 pcm (340 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan Plus
- Vazão
- 200 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
- Linha
- Titan Plus
- Vazão
- 250 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Secador por refrigeração Titan Plus
Titan Plus 250
Secador de ar comprimido com vazão de 250 pcm (425 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- Titan Plus
- Vazão
- 250 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
- Linha
- MDR
- Vazão
- 1.000 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Secador por refrigeração MDR
MDR 1000
Secador de ar comprimido com vazão de 1.000 pcm (1.699 m³/h) e ponto de orvalho 3°C / 10°C.
- Linha
- MDR
- Vazão
- 1.000 pcm
- Pressão máx.
- 12,3 bar
- Ponto de orvalho
- 3°C / 10°C
Linha Titan · tecnologia Metalplan
Uma família de 15 modelos que cobre da pequena oficina à grande planta
Todos os Titan compartilham a mesma arquitetura interna: trocador em alumínio brasado, separador ciclônico e purgador eletrônico de série. O que muda é a capacidade e o nível de controle eletrônico embarcado.
Ponto de orvalho +3 °C
Referência ISO 8573-1 classe 4 na saída. Suficiente para 80% dos usos industriais em rede interna.
Compressor scroll hermético
Sistema frigorífico silencioso, com fluido refrigerante R-134a ou R-513A e gestão eletrônica de carga.
Trocador em alumínio brasado
Baixa perda de carga (< 0,2 bar), separador integrado e purgador eletrônico de série a partir do Titan 100.
Linha MDR · engenharia Metalplan
Alta capacidade de 250 a 9.600 pcm com pré e pós-filtros integrados
A linha MDR (Energy Plus) é o secador por refrigeração Metalplan para plantas de grande porte. Opera de forma contínua em ambientes industriais severos e em clima tropical, com pré e pós-filtros coalescentes integrados na sequência definida pela norma ISO 8573, entregando ar seco, limpo e estável sem componentes externos.
Vazões de 250 a 9.600 pcm
Alta capacidade para plantas de grande porte, com desempenho estável em operação contínua e clima tropical.
Pré e pós-filtros integrados
Filtros coalescentes na sequência da ISO 8573, com remoção de até 99,99% de aerossóis e partículas finas, sem componentes externos.
Scroll e painel Mastercontrol
Compressor frigorífico scroll silencioso e sem vibração, painel microprocessado Mastercontrol e trocadores em alumínio brasado com gases ecológicos.
Ficha técnica · linha MDR
- Linha
- MDR (Energy Plus)
- Tecnologia
- Secagem por refrigeração
- Faixa de vazão
- 250 a 9.600 pcm
- Ponto de orvalho
- +3 °C a +10 °C
- Pressão máxima
- 12,3 bar
- Filtragem
- Pré e pós-filtros coalescentes integrados
- Trocador de calor
- Alumínio brasado
- Compressor frigorífico
- Scroll hermético, gases ecológicos
- Controle
- Painel microprocessado Mastercontrol
- Eficiência energética
- Projeto alinhado à ISO 50001
- Garantia
- 12 meses de fábrica
Ficha técnica
Modelos de secadores por refrigeração, vazão, potência e conexão
Dados a 7 bar, temperatura ambiente 25 °C e temperatura de entrada do ar 35 °C. Para condições diferentes, aplicar fator de correção.
| Modelo | Linha | Vazão (pcm) | Vazão (m³/h) | Pressão máx. | Ponto de orvalho | Orçamento |
|---|---|---|---|---|---|---|
| Titan 020 | Titan | 20 | 34 | 12,3 bar | 3°C / 10°C | WhatsApp → |
| Titan Plus 040 | Titan Plus | 40 | 68 | 12,3 bar | 3°C / 10°C | WhatsApp → |
| Titan Plus 070 | Titan Plus | 70 | 119 | 12,3 bar | 3°C / 10°C | WhatsApp → |
| Titan Plus Laser | Titan Plus Laser | 70 | 119 | 16,0 bar | 3°C / 10°C | WhatsApp → |
| Titan Plus 110 | Titan Plus | 110 | 187 | 12,3 bar | 3°C / 10°C | WhatsApp → |
| Titan Plus 150 | Titan Plus | 150 | 255 | 12,3 bar | 3°C / 10°C | WhatsApp → |
| Titan Plus 200 | Titan Plus | 200 | 340 | 12,3 bar | 3°C / 10°C | WhatsApp → |
| Titan Plus 250 | Titan Plus | 250 | 425 | 12,3 bar | 3°C / 10°C | WhatsApp → |
| MDR 1000 | MDR | 1.000 | 1.699 | 12,3 bar | 3°C / 10°C | WhatsApp → |
Titan 020
20 pcm
Titan Plus 040
40 pcm
Titan Plus 070
70 pcm
Titan Plus 110
110 pcm
Titan Plus 150
150 pcm
Titan Plus 200
200 pcm
Titan Plus 250
250 pcm
Titan Plus Laser
Corte a laser
Fotografias oficiais Metalplan · linha Titan e Titan Plus.

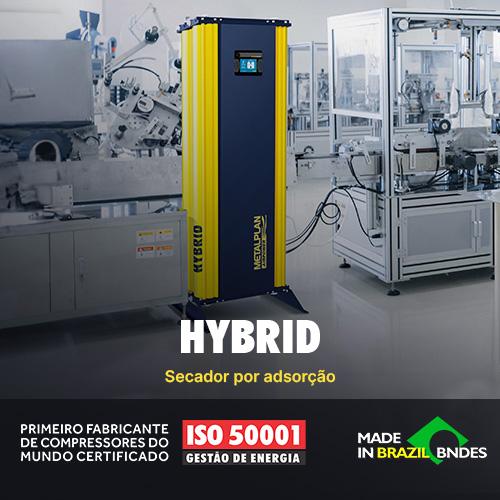

Complemento · adsorção
Quando o processo exige ar ultrasseco
Para ponto de orvalho abaixo de −40 °C, redes externas com risco de congelamento e áreas classificadas em farmacêutica ou eletrônica, o secador por refrigeração trabalha em série com um secador por adsorção dimensionado sob projeto.
PO −40 °CPO −70 °CRegeneração a frio ou quente
Como dimensionamos
O tratamento de ar comprimido
Vazão real do compressor
Base é a vazão efetiva em pcm ou Nm³/h, nunca o valor nominal de catálogo. Aplicamos margem de 15% a 25% conforme temperatura ambiente.
Temperatura de entrada
Cada 5 °C acima de 35 °C na entrada do secador reduz a capacidade em cerca de 15%. Pré-resfriamento resolve.
Pressão de trabalho
A capacidade sobe com a pressão. Operar em 4 bar exige secador maior do que operar em 8 bar para a mesma vazão mássica.
Classe ISO 8573-1 alvo
Se o processo pede classe 1 ou 2 de umidade, o secador de refrigeração sozinho não entrega, precisa combinar com adsorção ou aquecimento pós-secagem.
Garantia Metalplan
12 meses de garantia de fábrica para todo o secador.
Contrato preventivo
Plano com visitas trimestrais, elementos coalescentes e insumos programados. Reduz risco de parada não planejada.
- Peças originais Metalplan em estoque nacional
- Técnicos certificados pelo fabricante
- Assistência em campo em todo o Brasil
- Relatório técnico ao final de cada intervenção
Perguntas frequentes
Antes de comprar um secador
O secador de ar aceita entrada a 45 °C?
Aceita, mas com queda de capacidade. Para operar próximo ao ponto de orvalho nominal (+3 °C), a temperatura de entrada precisa ficar em torno de 35 °C. Acima disso, a capacidade efetiva cai. A solução recomendada é um pré-resfriador ar-ar entre o compressor e o secador ou, em ambientes com temperatura elevada, dimensionar o secador com folga adicional.
Quanto de energia consome um secador?
O consumo do secador é cerca de 3% a 5% da potência elétrica do compressor. Para um compressor de 25 HP um secador de 100CPM consome em torno de 0,7 kW. Comparado ao custo de perder produção por umidade na linha, o retorno é imediato. Modelos com controle eletrônico modulam o compressor frigorífico e reduzem esse consumo em carga parcial.
Preciso de secador mesmo tendo purgador no reservatório?
Precisa. O purgador do reservatório retira o condensado que já se formou pela perda de temperatura entre o compressor e o tanque. O ar que sai do reservatório ainda está saturado, basta a temperatura ambiente cair para a água voltar a condensar dentro da tubulação. O secador é o único equipamento que reduz o ponto de orvalho de forma controlada.
Como é feita a instalação do secador?
A Scuderia executa a instalação com equipe certificada Metalplan. Escopo padrão: posicionamento, adequação da base, ligação elétrica em painel próprio, ligação hidráulica de entrada e saída de ar, ligação do dreno ao separador óleo/água, start-up com registro de temperatura e pressão diferencial, e treinamento operacional. Emissão de ART quando o projeto exigir.
Qual a manutenção preventiva do secador?
Padrão: limpeza do condensador a cada 3 meses (ambiente industrial), verificação do purgador mensal, troca do elemento coalescente a cada 4.000 horas ou quando o pressostato indicar, e análise do sistema frigorífico anual. Contrato de manutenção da Scuderia inclui todas essas frentes com relatório e histórico do equipamento.
Dimensionamento do secador
Envie sua vazão e temperatura ambiente. Devolvemos o secador certo.
Proposta técnica com modelo, filtragem complementar e prazo de instalação. Nossa equipe técnica responde rapidamente.
