Filtro Coalescente Hyperfilter

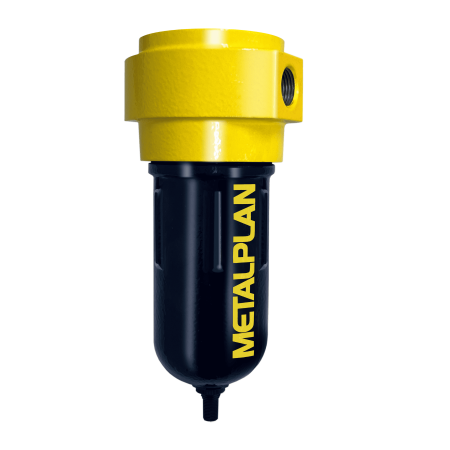

Hyperfilter MFC-0025
Filtro coalescente de alta eficiência para vazões de até 25 pcm.
- Modelo
- MFC-0025
- Vazão
- 25 pcm
- Pressão máx.
- 16 bar
- Conexão
- 1/2" BSP
Tratamento de ar · Linha completa
Filtros e Purgadores para Sistemas de Ar Comprimido
Equipamentos para remover partículas, óleo e condensado e manter a qualidade do ar comprimido em diferentes aplicações industriais.
Catálogo completo
Linha oficial Metalplan comercializada pela Scuderia
Filtros coalescentes Hyperfilter MFC de 25 a 9.500 pcm, purgadores eletrônicos e mecânicos e acessórios de drenagem. Passe o mouse para ver as especificações.
Filtro Coalescente Hyperfilter
Hyperfilter MFC-0050
Filtro coalescente de alta eficiência para vazões de até 50 pcm.
- Modelo
- MFC-0050
- Vazão
- 50 pcm
- Pressão máx.
- 16 bar
- Conexão
- 3/4" BSP
- Modelo
- MFC-0070
- Vazão
- 70 pcm
- Pressão máx.
- 16 bar
- Conexão
- 3/4" BSP
Filtro Coalescente Hyperfilter
Hyperfilter MFC-0070
Filtro coalescente de alta eficiência para vazões de até 70 pcm.
- Modelo
- MFC-0070
- Vazão
- 70 pcm
- Pressão máx.
- 16 bar
- Conexão
- 3/4" BSP
- Modelo
- MFC-0110
- Vazão
- 110 pcm
- Pressão máx.
- 16 bar
- Conexão
- 1" BSP
Filtro Coalescente Hyperfilter
Hyperfilter MFC-0110
Filtro coalescente de alta eficiência para vazões de até 110 pcm.
- Modelo
- MFC-0110
- Vazão
- 110 pcm
- Pressão máx.
- 16 bar
- Conexão
- 1" BSP
Filtro Coalescente Hyperfilter

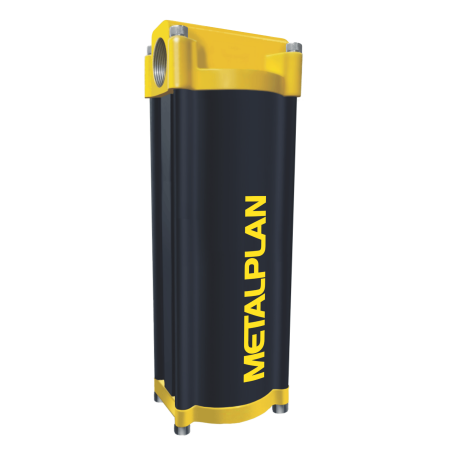

Hyperfilter MFC-0170
Filtro coalescente de alta eficiência para vazões de até 170 pcm.
- Modelo
- MFC-0170
- Vazão
- 170 pcm
- Pressão máx.
- 16 bar
- Conexão
- 1.1/4" BSP
- Modelo
- MFC-0300
- Vazão
- 300 pcm
- Pressão máx.
- 16 bar
- Conexão
- 1.1/2" BSP
Filtro Coalescente Hyperfilter
Hyperfilter MFC-0300
Filtro coalescente de alta eficiência para vazões de até 300 pcm.
- Modelo
- MFC-0300
- Vazão
- 300 pcm
- Pressão máx.
- 16 bar
- Conexão
- 1.1/2" BSP
- Modelo
- MFC-0450
- Vazão
- 450 pcm
- Pressão máx.
- 16 bar
- Conexão
- 2" BSP
Filtro Coalescente Hyperfilter
Hyperfilter MFC-0450
Filtro coalescente de alta eficiência para vazões de até 450 pcm.
- Modelo
- MFC-0450
- Vazão
- 450 pcm
- Pressão máx.
- 16 bar
- Conexão
- 2" BSP
- Modelo
- MFC-0600
- Vazão
- 600 pcm
- Pressão máx.
- 16 bar
- Conexão
- 2" BSP
Filtro Coalescente Hyperfilter
Hyperfilter MFC-0600
Filtro coalescente de alta eficiência para vazões de até 600 pcm.
- Modelo
- MFC-0600
- Vazão
- 600 pcm
- Pressão máx.
- 16 bar
- Conexão
- 2" BSP
- Modelo
- MFC-0900
- Vazão
- 900 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-0900
Filtro coalescente de alta eficiência para vazões de até 900 pcm.
- Modelo
- MFC-0900
- Vazão
- 900 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
- Modelo
- MFC-1200
- Vazão
- 1.200 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-1200
Filtro coalescente de alta eficiência para vazões de até 1.200 pcm.
- Modelo
- MFC-1200
- Vazão
- 1.200 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
- Modelo
- MFC-1800
- Vazão
- 1.800 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-1800
Filtro coalescente de alta eficiência para vazões de até 1.800 pcm.
- Modelo
- MFC-1800
- Vazão
- 1.800 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
- Modelo
- MFC-2400
- Vazão
- 2.400 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-2400
Filtro coalescente de alta eficiência para vazões de até 2.400 pcm.
- Modelo
- MFC-2400
- Vazão
- 2.400 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
- Modelo
- MFC-3000
- Vazão
- 3.000 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-3000
Filtro coalescente de alta eficiência para vazões de até 3.000 pcm.
- Modelo
- MFC-3000
- Vazão
- 3.000 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
- Modelo
- MFC-4200
- Vazão
- 4.200 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-4200
Filtro coalescente de alta eficiência para vazões de até 4.200 pcm.
- Modelo
- MFC-4200
- Vazão
- 4.200 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
- Modelo
- MFC-6000
- Vazão
- 6.000 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-6000
Filtro coalescente de alta eficiência para vazões de até 6.000 pcm.
- Modelo
- MFC-6000
- Vazão
- 6.000 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
- Modelo
- MFC-9500
- Vazão
- 9.500 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Filtro Coalescente Hyperfilter
Hyperfilter MFC-9500
Filtro coalescente de alta eficiência para vazões de até 9.500 pcm.
- Modelo
- MFC-9500
- Vazão
- 9.500 pcm
- Pressão máx.
- 16 bar
- Conexão
- Flangeada
Purgador Eletrônico

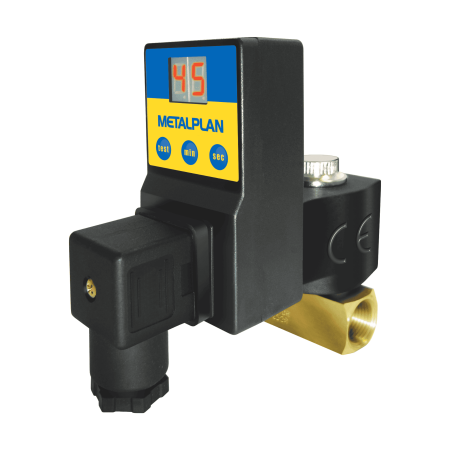

Purgador Cronomatic
Purgador eletrônico temporizado com display digital para drenagem automática de condensado em reservatórios, secadores e filtros.
- Pressão máxima
- 16 bar
- Tensão
- 220V / 60Hz
- Potência
- 5 W
- Conexão
- 1/2" BSP
Destaque
- Pressão máxima
- 16 bar
- Pressão mínima
- 0,5 bar
- Conexão entrada
- 1/2" BSP
- Conexão saída
- Mangueira 8 mm
Purgador Mecânico

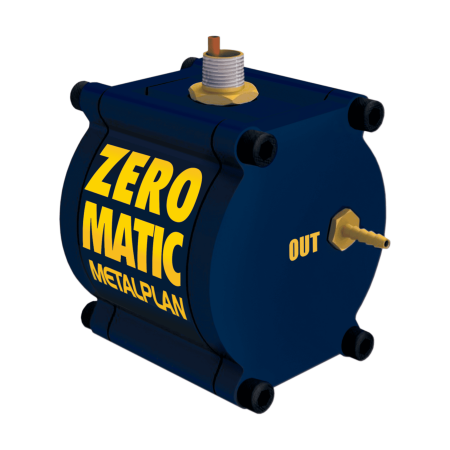

Purgador Magnético de Boia Zeromatic
Purgador mecânico magnético de alta confiabilidade com zero perda de ar comprimido. Ideal para pontos de baixa e média capacidade.
- Pressão máxima
- 16 bar
- Pressão mínima
- 0,5 bar
- Conexão entrada
- 1/2" BSP
- Conexão saída
- Mangueira 8 mm
- Comprimento
- 1,5 metros
- Diâmetro interno
- 8 mm
- Material
- Poliuretano
- Conexão
- Rosca 1/4" BSP
Acessório de Drenagem

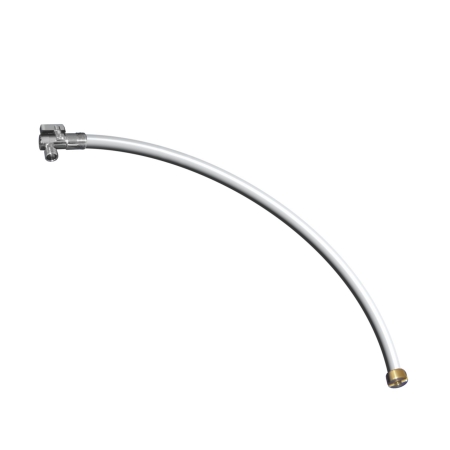

Dreno Pescador Easy Drain
Mangueira flexível de poliuretano para conexão de purgadores. Complemento essencial para instalação segura e limpa de drenos automáticos.
- Comprimento
- 1,5 metros
- Diâmetro interno
- 8 mm
- Material
- Poliuretano
- Conexão
- Rosca 1/4" BSP
Boas práticas de engenharia
Reservatório, filtros e purgadores trabalham em sequência
A ordem correta de instalação determina a vida útil dos elementos filtrantes e o consumo real da linha. Uma bateria de filtros mal posicionada consome até 15 mil kWh/ano em perdas por queda de pressão.
- Reservatório logo após o compressor com purgador dedicado
- Filtro coalescente P antes do secador para proteger o dessecante
- Filtro S após o secador para reter finos residuais
- Purgador capacitivo em cada dreno da linha
- Manômetro diferencial em cada estágio de filtragem
ISO 8573-1NR-13Zero perda de ar
Perguntas frequentes
Dúvidas sobre filtragem e drenagem
Em que ordem instalar filtros, secador e purgador?
A sequência recomendada é: compressor → reservatório com purgador → filtro coalescente P → secador → filtro S (e A quando exigido) → ponto de uso. O purgador principal sempre depois do reservatório, onde o condensado se acumula. Purgadores adicionais no dreno do secador e sob cada filtro coalescente.
Purgador temporizado ou capacitivo?
O temporizado abre em intervalos programados, então descarrega ar comprimido junto com o condensado e perde ar em cada ciclo. O capacitivo lê o nível de condensado real e só abre quando há líquido, com zero perda de ar. Para linhas acima de 15 HP, o payback do capacitivo é inferior a 12 meses.
O filtro precisa de laudo NR-13?
Todo vaso de pressão acima de 200 L com produto PV maior que 8 exige inspeção periódica NR-13 com engenheiro habilitado, prontuário atualizado e placa de identificação. Fornecemos reservatórios já com prontuário Metalplan e orientamos o cronograma de reinspeção.
Projeto de linha
Envie o layout da sua rede. Devolvemos filtragem, drenagem e reservatório dimensionados.
Proposta técnica em até 2 horas úteis com desenho da sequência recomendada e cronograma de instalação.
