Reservatório de ar comprimido vertical com certificação NR-13

Tratamento · Armazenamento

O pulmão da sua rede de ar comprimido

Reservatórios verticais e horizontais de 200 a 5.000 litros, pressão de 10 e 12 bar. Projeto, fabricação e certificação sob a NR-13, com prontuário técnico completo.

Cotar reservatórioVer modelos

200-5.000L

Faixa de volume

12bar

Pressão de trabalho

NR-13

Certificação padrão

8-10L/pcm

Regra de dimensionamento

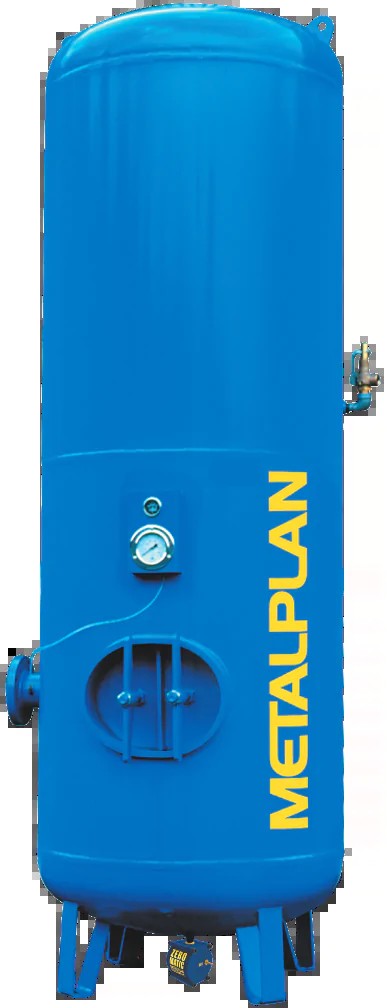

Reservatório vertical de ar comprimido Metalplan com certificação NR-13

Três funções em um só componente

Não é só armazenamento. É estabilidade de rede.

Um reservatório bem dimensionado amortece picos de consumo, permite ciclos de partida/parada mais espaçados no compressor, resfria o ar antes do secador e concentra o condensado principal para o purgador. Sem ele, o sistema opera em regime instável, mesmo com o melhor compressor.

  • Amortecimento de picos de vazão
  • Resfriamento secundário do ar comprimido
  • Ponto principal de descarte de condensado
  • Redução de ciclos load/unload no compressor

Portfólio

Modelos padrão e projetos sob medida

Volumes padronizados atendem 95% dos casos. Aplicações especiais (alta pressão, aço inox, uso alimentício) são fabricadas sob projeto.

Todos os modelos com certificação NR-13 e prontuário técnico
ModeloVolume (L)Pressão máx.Norma
Reservatório 200 L20012 barNR-13
Reservatório 500 L50012 barNR-13
Reservatório 1.000 L1.00012 barNR-13
Reservatório 2.000 L2.00012 barNR-13
Reservatório 3.000 L3.00012 barNR-13
Reservatório 5.000 L5.00010 barNR-13
Vertical e horizontalProntuário NR-13Pintura epóxi industrialInspeções programadas

Dúvidas técnicas

O que sempre nos perguntam

Como dimensionar o reservatório correto?

Regra industrial: 8 a 10 litros por pcm da vazão do compressor. Um compressor de 100 pcm pede 800 a 1.000 L. Se houver múltiplos compressores em cascata ou consumos com picos altos e curtos (jateamento, transporte pneumático), o dimensionamento sobe para 12 a 15 L/pcm.

Reservatório de ar exige NR-13?

Sim. Todo vaso de pressão acima de 30 psi.L (pressão em psi × volume em litros) é classificado pela NR-13 e precisa de projeto, prontuário, inspeções periódicas e placa de identificação. Nossos reservatórios são entregues com prontuário completo e placa fixada.

Vertical ou horizontal?

Vertical ocupa menos área da sala e drena melhor o condensado. É o padrão para salas de compressor modernas. Horizontal é escolhido quando o pé-direito é baixo ou há restrição de altura. Tecnicamente equivalentes.

Precisa isolar termicamente?

Não em uso convencional. O reservatório atua como resfriador secundário do ar comprimido: o ar entra quente do compressor e sai perto da temperatura ambiente, promovendo condensação de umidade antes do secador. Isolar térmicamente prejudica esse efeito.

Vocês fazem substituição de reservatório antigo?

Sim. Avaliamos o vaso existente com inspeção conforme NR-13, e em geral substituímos quando há corrosão interna avançada ou quando o dimensionamento não acompanha o novo compressor. O trabalho é feito em janela programada, sem parar a produção quando possível.

Projeto NR-13

Dimensionamos o reservatório com base na sua real demanda

Análise da curva de consumo, tipo de compressor e classe ISO 8573-1 do processo. Proposta técnica em até 3 dias úteis.
